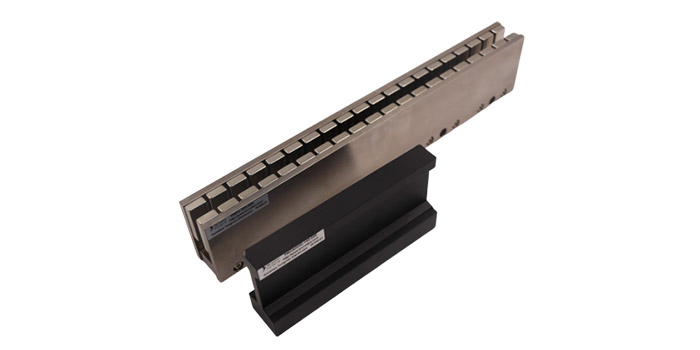

U型槽直線電機TMCA0050-140

【環境溫度】0-40度
【環境濕度】20%-80%
【冷卻方式】自然冷卻
【線圈峰值溫度】120℃（E等級）

全國熱線

400-007-7724

產品·參數

全新通用化設計 適用各種控制方式

產品名稱	U型直線電機TMCA0050-140-000
絕緣耐壓	AC1500 1min	絕緣電阻	DC500V 100M以上
環境溫度	0-40度	環境濕度	20%-80%
冷卻方式	自然冷卻	線圈峰值溫度	120℃（E等級）
電機參數	符號	單位	數值
電阻@25℃ P-P	R	OHMS	9.2
峰值電流	Ip	Arms	5.7
持續電流	Ic	Arms	1.7
力常數值	Kf	N/Arms	31
反電動勢	Kb	Vrms/M/S	17.7
電感 P-P	L	mH	3
峰值力	Fp	N	175
持續推力	Fc	N	50
電機常數	Ka	N/√w	8.2
時間常數	Te	ms	0.3
峰值功率	Pp	W	450
峰值位移	Pc	W	37
熱阻	θth	C/W	1.6
繞組溫度	Tmax	C	120
線圈重量	WTc	g	400
總長	L	mm	135

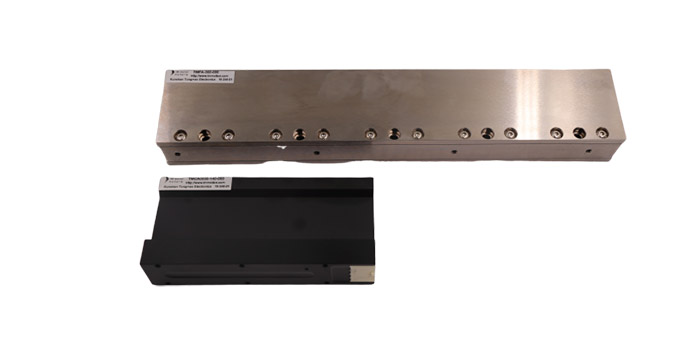

TMCA0050-140-000 U型直線電機動子適配直線電機定子型號
TMFA-180-000		TMFA-300-000
U型直線電機定子產品參數
產品名稱	U型直線電機A系列	型號	TMFA-180-000
定子參數	符號	單位	數值
標準長度	L	mm	180
標準寬度	W	mm	56
標準厚度	T	mm	29.7
磁軌重量	Wta	Kg/m	8.4
產品名稱	U型直線電機A系列	型號	TMFA-300-000
定子參數	符號	單位	數值
標準長度	L	mm	300
標準寬度	W	mm	56
標準厚度	T	mm	29.7
磁軌重量	Wta	Kg/m	8.4
可選配件
TMHA-01/03/05/09/15
